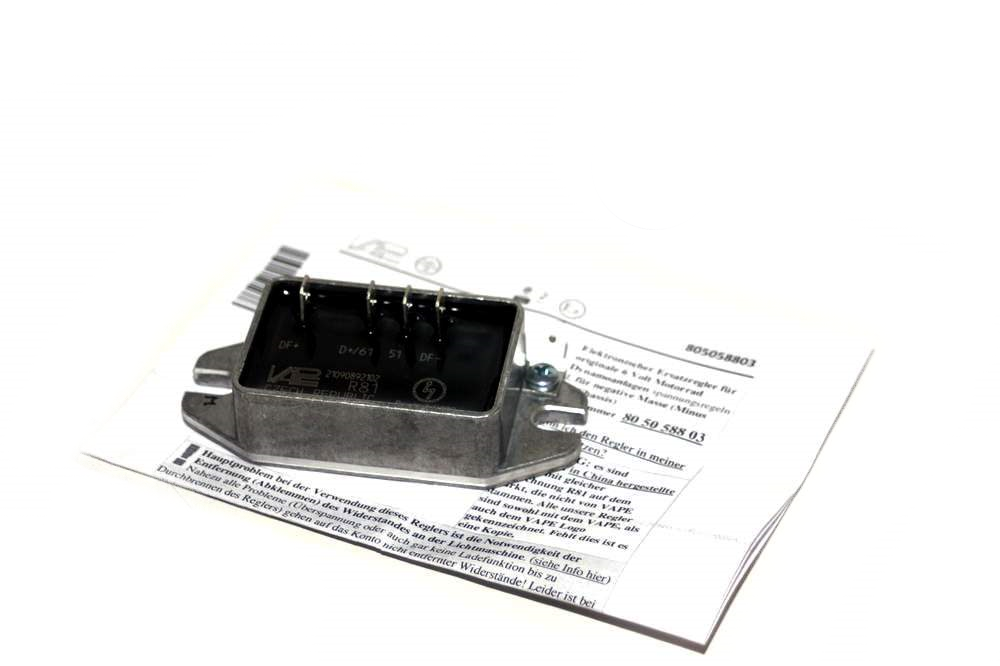

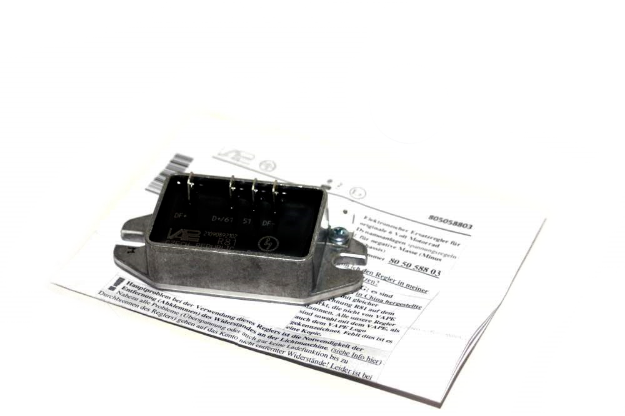

Spannungsregler 6V MZ ES TS -Powerdynamo

Der Spannungsregler 6V MZ ES TS – Powerdynamo ist ein elektronischer Ersatzregler für 6-Volt-Motorrad-Dynamos und sorgt für eine stabile Bordnetzspannung sowie zuverlässiges Licht- und Ladeverhalten. Er regelt die Spannung sauber auf 7,0 bis 7,2 V und ist für Anlagen bis maximal 16 A (ca. 100 Watt) ausgelegt – ideal, wenn Sie bei Ihrer MZ Wert auf konstante Elektrik und eine robuste Regelung legen.

Wichtig für die korrekte Funktion: Der Regler ist für negative Masse vorgesehen – bei Anschluss an positive Masse wird er sofort zerstört. Er benötigt einen 6V Blei/Säure-Akku (AGM/Vlies, Gel oder flüssig sind geeignet); ohne Batterie funktioniert das System nicht. Außerdem muss der im originalen Dynamosystem vorhandene Widerstand für die Felderregung (Regelwiderstand) zuverlässig außer Betrieb gesetzt werden – andernfalls kann es zu Fehlfunktionen kommen und bei Einbaufehlern erlischt die Gewährleistung.

Der Regler kann bei Dynamos mit negativer oder positiver Felderregung eingesetzt werden (das ist nicht mit der Masseart zu verwechseln). Er ist für mindestens 4 Feldspulen und einen Feldwiderstand von mindestens 2,5 Ohm ausgelegt und arbeitet in einem Temperaturbereich von -20 bis +80 °C. Bitte beachten Sie: Als Ersatzregler ist er elektrisch kompatibel, kann jedoch andere Abmessungen und Befestigungspunkte als originale mechanische Regler haben.

Falls in der Artikelansicht „Verwandte Produkte“ angezeigt werden, finden Sie dort passende Ergänzungen und sinnvolles Zubehör zur Elektrik, die den Einbau und Betrieb abrunden können.

• Produkttyp: Elektronischer Spannungsregler 6V (Ersatzregler)

• Geregelte Ausgangsspannung: 7,0–7,2 V

• Max. Belastbarkeit: 16 A (ca. 100 W)

• Für 6V Motorrad-Dynamos mit negativer Masse geeignet (Achtung: positive Masse zerstört den Regler)

• Dynamo-Voraussetzungen: mind. 4 Feldspulen, Feldwiderstand mind. 2,5 Ohm

• Nutzbar bei negativer oder positiver Felderregung (nicht gleichbedeutend mit Masseart)

• Batteriepflicht: nur mit 6V Blei/Säure-Akku (AGM/Gel/flüssig), ohne Batterie keine Funktion

• Nicht geeignet für Nickel- und Lithium-Akkus sowie Trockenbatterien

• Temperaturbereich: -20 bis +80 °C

• Anschlüsse: 4 Steckkontakte 6,3 mm (DF+, D+/61, 51, DF-) plus seitlicher Massekontakt

• Hinweis Einbau: Regelwiderstand/Felderregungswiderstand im System muss deaktiviert werden; bei Einbaufehlern kann die Gewährleistung entfallen

• Hinweis Praxis: Lichtprobleme können auch durch einen defekten Dynamo verursacht werden



4 Steckkontakte 6.3mm mit folgender Beschriftung

DF+, D+/61, 51 und  DF-   sowie ein Massekontakt an der Seite

DF- ist die Feldanschlussklemme für am Minuspol angeschlossene Feldspulen (negative Erregung)
DF+ ist die Feldanschlussklemme für am Pluspol angeschlossene Feldspulen (positive Erregung)
